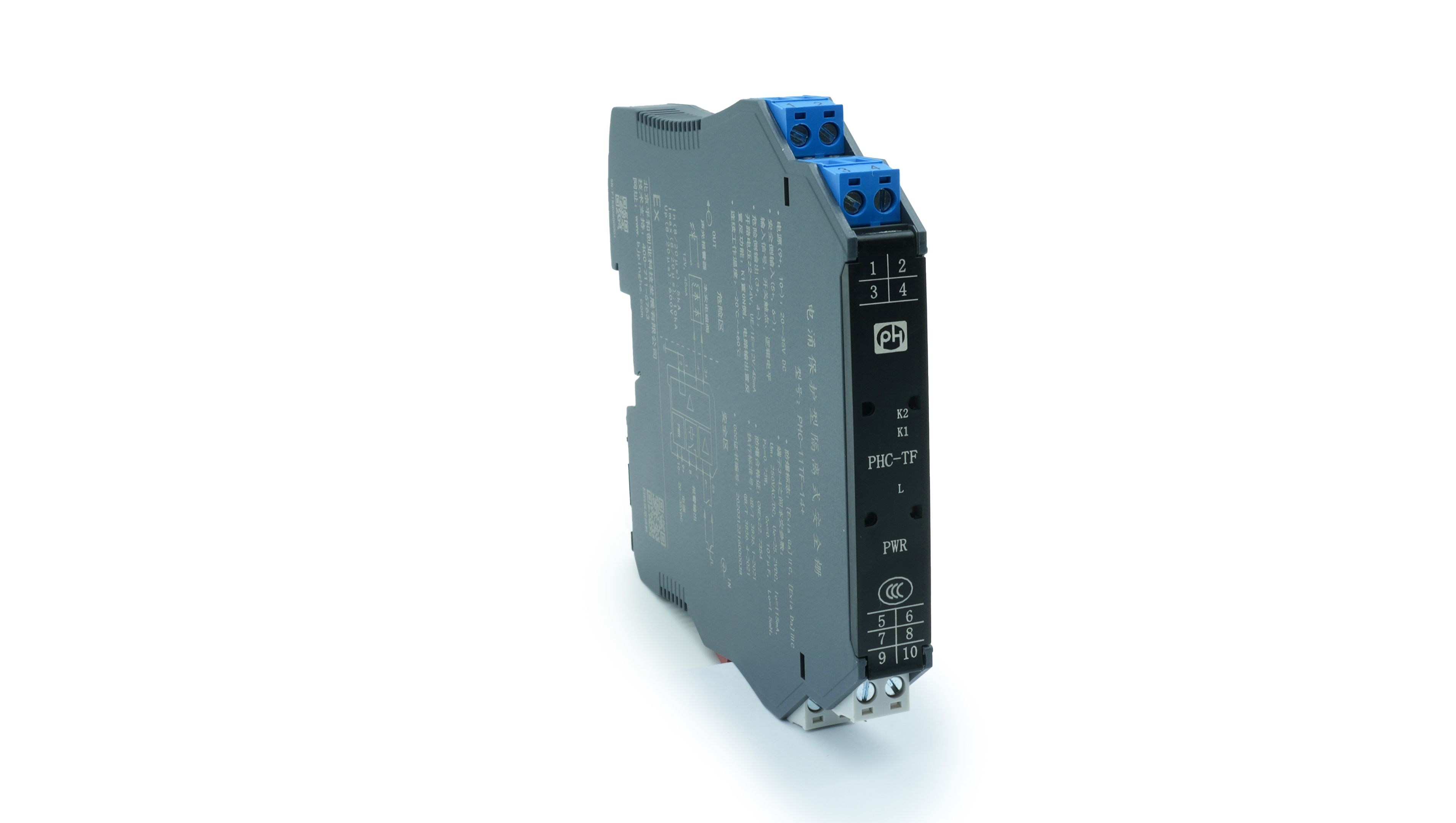

PHD-22TF-2828
二入二出 開關量輸入 隔離式安全柵
-
通道數：
二進二出
-
輸入：
觸點及NAMUR接近開關輸入
-
輸出：
晶體管
開關量輸入隔離式安全柵
二入二出
輸入: 觸點及NAMUR接近開關
概述
輸出: 晶體管
概述
開關量輸入晶體管輸出隔離式安全柵，將來自危險區的開關觸點或接近開關的輸入信號，通過安全柵隔離傳輸到安全區晶體管輸出。線路故障檢測功能在模塊頂部LED燈顯示。模塊的撥碼開關用來設置輸入和輸出同相或反相控制，以及設置開啟或關閉線路故障檢測報警指示功能。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 輸入信號 | 觸點及NAMUR接近開關 |
|---|---|
| 傳感器供電電壓 | 約8V |
| 輸入頻率范圍 | ≤5kHz |
| 輸入/輸出特性 | 現場輸入電流：>2.1mA時, 輸出閉合, 表示ON；現場輸入電流：<1.2mA時, 輸出開路, 表示OFF |
| 輸出e-c間導通/截止狀態可轉換控制 |
撥碼開關K1,K3置“ON”側，晶體管輸出e-c間導通 撥碼開關K1,K3置“OFF”側，晶體管輸出e-c間截止 撥碼開關K2,K4置“ON”側，電路選用指示燈紅燈LFD報警功能 |
| 輸出信號 | 晶體管, 報警繼電器 (選配) |
| 輸出特性 | NPN型晶體管發射極或電極開路輸出 |
| 驅動能力 | 輸出電流≤20mA (1.2kΩ), 內部最大電流100mA, 設短路電流保護 |
| 供電電壓 | 18~35V DC, 功耗<55mA (24V供電, 晶體管導通時) |
| LED指示燈 |
綠色: 電源指示
黃色: 輸出晶體管正常工作狀態
紅色: LFD指示, 路線故障報警
|
| 溫度參數 | 工作溫度：-20℃~+60℃， 存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端（≥3000VAC/min）；電源與非本安端之間（≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ（輸入/輸出/電源間） |
| 電磁兼容性 | 符合IEC 61326-1（GB/T 18268），IEC 61326-3-1 |
| 導線要求 | 橫截面≥0.5mm2 ; 絕緣強度≥500V |
| 適用的現場設備 | 干接點或符合DIN19234標準的NAMUR型接近開關輸入等現場設備 |
| 安裝場所 | 安裝在安全區，可與高處于0區, IIC, 20區, IIIC 危險場所的本案儀表連接 |
| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
| 路線故障檢測 (LFD) |
用戶可在模塊頂部的開關選擇“ON”側, 啟用故障檢測功能, 并通過LED紅色燈指示報警。現場輸入電流>7mA, 短路報警 (SC); 現場輸入電流<0.1mA, 開路報警（LB)。諾開關觸點輸入, 需斷線檢測功能(斷線,短路)，應在開關兩端并聯22KΩ電阻,
串聯680Ω電阻 (如下圖接線圖中開關觸點 II)。
|
| 防爆標志 | [Exia Ga] IIC [Exia Ga] III C |
| 防爆標準 | GB/T 3836.1-2021 GB/T 3836.4-2021 |
| 認證參數（端子3-4,1-2之間） | Um=250V AC/DC, Uo=10.5V DC, Io=15mA, Po=39.4mW, Co=1.7uF, Lo=165mH |
| 認證機構 | 國家防爆電氣產品質量監督檢驗中心CQST認證 |
