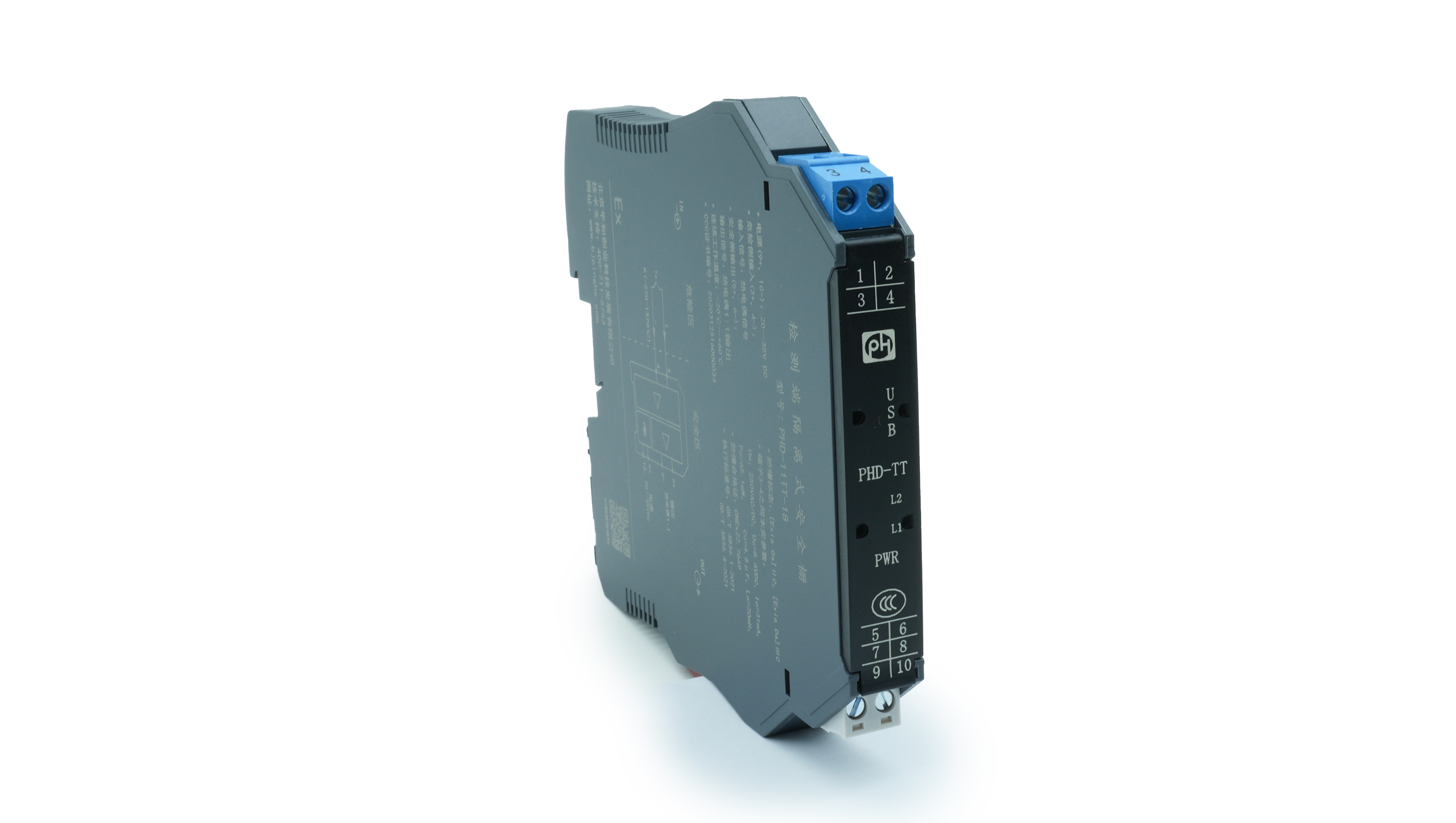

PHD-11TZ-*1
一入一出 熱電阻輸入 4-20mA輸出
-
通道數：
一進一出
-
輸入：
熱電阻
-
輸出：
4-20mA
熱電阻輸入隔離式安全柵
一入一出
輸入：熱電阻
輸出：4-20mA
概述
熱電阻輸入隔離式安全柵，可將危險區域內的二線制或三線制熱電阻(RTD)信號轉換為4-20mA電流信號，輸出到安全區?？芍悄芙M態，熱電阻的實際量程范國可通過計算機軟件進行設定。具有斷線報警和超出量程范圍報警功能。
概述
熱電阻輸入隔離式安全柵，可將危險區域內的二線制或三線制熱電阻(RTD)信號轉換為4-20mA電流信號，輸出到安全區?？芍悄芙M態，熱電阻的實際量程范國可通過計算機軟件進行設定。具有斷線報警和超出量程范圍報警功能。
該產品需獨立供電，電源、輸入、輸出三瑞隔離。
“*”表示熱電阻輸入類型，具體型號用代碼表示（詳見“輸入信號類型和量程表”)。
|
輸入信號類型和量程表
|
||||
|
代碼
|
熱電阻型號
|
測量范圍
|
最小量程
|
轉化精度
|
|
1
|
G53
|
-50~150℃
|
20℃
|
0.2℃/0.1%
|
|
2
|
CU50
|
-50~150℃
|
20℃
|
0.2℃/0.1%
|
|
4
|
Pt100
|
-200~850℃
|
20℃
|
0.2℃/0.1%
|
|
6
|
Pt1000
|
-200~850℃
|
20℃
|
0.2℃/0.1%
|
|
7
|
Ni1000
|
-60~250℃
|
20℃
|
0.2℃/0.1%
|
| 輸入信號 | 熱電阻信號（詳見“輸入信號類型和量程表”） |
|---|---|
| 輸入斷線 | 默認“低報”，可通過組態軟件修改為“高報” |
| 信號范圍 | 對應熱電阻的測量范圍 |
| 量程范圍 | 用戶訂貨時自行制定組態，在尾號指明或另說明 |
| 輸出信號 | 4~20mA |
| 負載能力 |
0~500Ω (可定制） 可選配電壓輸出型，負載電阻Rl≥330kΩ |
| 供電電壓 | 18-35V DC，功耗≤40mA (24V DC供電，20mA輸出時) |
| LED指示燈 |
綠色：電源指示 低量程報警L1燈亮；高量程報警L2燈亮 |
| 輸出精度 | 詳見“輸入信號類型和量程表” |
| 響應時間 | 300ms達到最終值的90% |
| 溫度漂移 | 0.005%F.S/℃ |
| 溫度參數 | 工作溫度：-20℃-+60℃，存儲溫度：-40℃-+80℃ |
| 空氣相對濕度 | 10%~95％RH無凝露 |
| 絕緣強度 | 本安端與非本安端(≥3000VAC/min)；電源與非本安端之間(≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ(輸入/輸出/電源間） |
| 電磁兼容性 | 符合IEC 61326-1 (GB/T 18268)，IEC 61326-3-1 |
| 導線要求 | 橫截面≥0.5mm2 ; 絕緣強度≥500V |
| 適用現場設備 | 二線制或三線制熱電阻 G53，Cu50，Pt100，Pt1000，Ni1000 |
| 安裝場所 | 安裝在安全區，可與高處于0區, IIC, 20區, IIIC 危險場所的本案儀表連接 |
| 外形尺寸 | 厚12.5mmx寬108mmx高118mm |
| 功能安全認證 | SIL2 符合IEC 61508標準 |
| 防爆標志 | [Exia Ga] IIC [Exia Ga] III C |
| 防爆標準 | GB/T 3836.1-2021 GB/T 3836.4-2021 |
| 認證參數(端子3-2,4-2之間) | Um=250V AC/DC, Uo=8.4V DC, Io=31mA, Po=65.1mW, Co=4.8uF, Lo=20mH |
| 認證機構 | 國家防爆電氣產品質量檢驗檢測中心CQST |
