PHD-11TF-27
一入一出 開關量輸入 隔離式安全柵
-
通道數:
一進一出
-
輸入:
觸點及NAMUR接近開關輸入
-
輸出:
繼電器輸出+報警(可選配)
開關量輸入隔離式安全柵
一入一出
輸入: 觸點及NAMUR接近開關
輸出: 繼電器+報警 (選配)
概述
開關量輸入繼電器輸出隔離式安全柵,將來自危險區的開關觸點或接近開關的輸入信號,通過安全柵隔離傳輸?shù)桨踩珔^(qū)繼電器輸出。線路故障檢測通過單獨的繼電器輸出,并在模塊頂部LED燈顯示。模塊的撥碼開關用來設置輸入和輸出同相或反相控制,以及設置開啟或關閉線路故障檢測報警指示功能。

開關量輸入繼電器輸出隔離式安全柵,將來自危險區的開關觸點或接近開關的輸入信號,通過安全柵隔離傳輸?shù)桨踩珔^(qū)繼電器輸出。線路故障檢測通過單獨的繼電器輸出,并在模塊頂部LED燈顯示。模塊的撥碼開關用來設置輸入和輸出同相或反相控制,以及設置開啟或關閉線路故障檢測報警指示功能。
該產品需獨立供電,電源、輸入、輸出三端隔離。

| 輸入信號 | 觸點及NAMUR接近開關 |
|---|---|
| 傳感器供電電壓 | 約8V |
| 開關頻率 | <10Hz |
| 輸入/輸出特性 | 現場輸入電流:>2.1mA時, 輸出閉合, 表示ON;現場輸入電流:<1.2mA時, 輸出開路, 表示OFF |
| 輸出常開/常閉觸點轉換控制 |
撥碼開關K1置“ON”側,繼電器輸出“常閉” 撥碼開關K1置“OFF”側,繼電器輸出“常開” 撥碼開關K2置“ON”側,電路選用指示燈紅燈LFD報警功能 |
| 輸出信號 | 繼電器, 繼電器報警 (選配) |
| 觸點容量 | 250V AC/2A, 30 V DC/2A 電阻性負載時 |
| 響應時間 | 20ms |
| 供電電壓 | 18~35V DC, 功耗<30mA (24V供電, 繼電器觸點閉合時) |
| 電源功耗 | <30mA (24V供電, 繼電器觸點閉合時) |
| LED指示燈 |
綠色: 電源指示 黃色: 輸出繼電器正常工作狀態 紅色: LFD指示, 路線故障報警 |
| 溫度參數 | 工作溫度:-20℃~+60℃, 存儲溫度:-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端(≥3000VAC/min);電源與非本安端之間(≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ(輸入/輸出/電源間) |
| 電磁兼容性 | 符合IEC 61326-1(GB/T 18268),IEC 61326-3-1 |
| 導線要求 | 橫截面≥0.5mm2 ; 絕緣強度≥500V |
| 適用的現場設備 | 干接點或符合DIN19234標準的NAMUR型接近開關輸入等現場設備 |
| 安裝場所要求 | 安裝在安全區,可與高處于0區, IIC, 20區, IIIC 危險場所的本案儀表連接 |
| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
| 路線故障檢測 (LFD) |

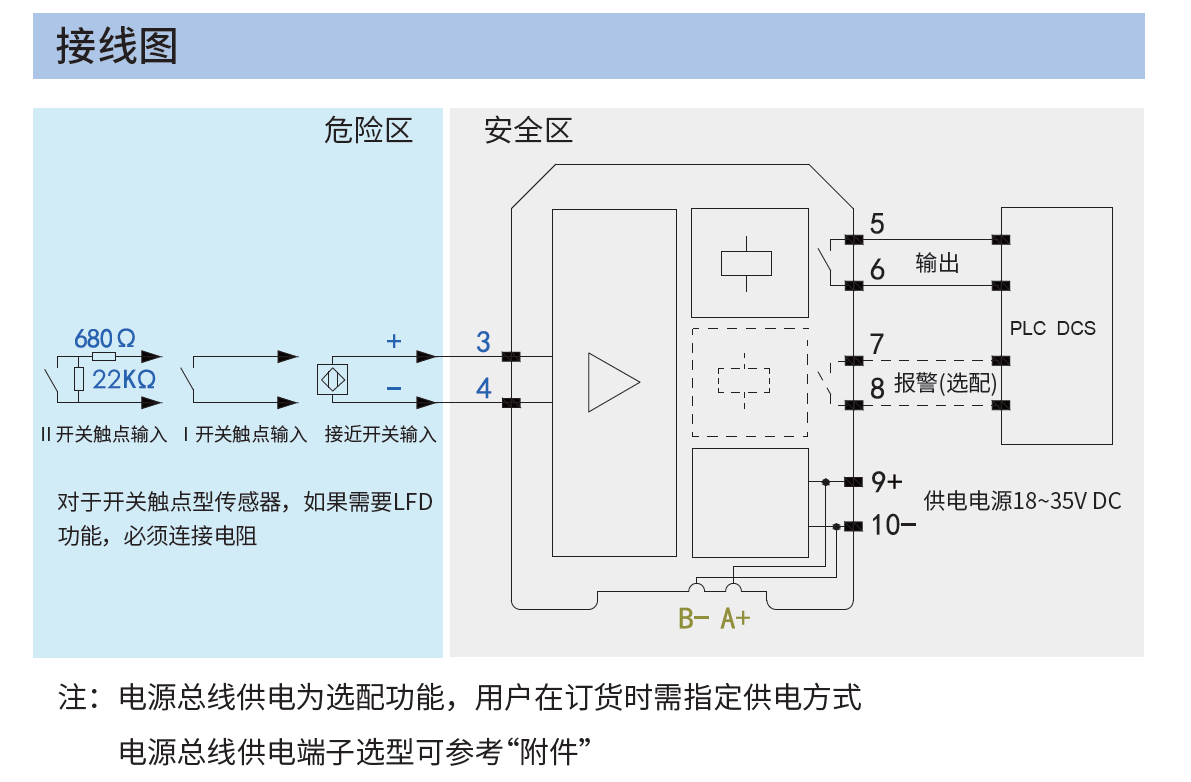

用戶可在模塊頂部的開關選擇“ON”側, 啟用故障檢測功能, 并通過LED紅色燈指示報警?,F(xiàn)場輸入電流>7mA, 短路報警 (SC); 現場輸入電流<0.1mA, 開路報警(LB)。諾開關觸點輸入, 需斷線檢測功能(斷線,短路),應在開關兩端并聯22KΩ電阻, 串聯680Ω電阻 (如下圖接線圖中開關觸點 II)。 |
| 功能安全認證 | SIL3 符合 IEC61508 |
| 防爆標志 | [Exia Ga] IIC [Exia Ga] III C |
| 防爆標準 | GB/T 3836.1-2021 GB/T 3836.4-2021 |
| 認證參數(端子3-4之間) | Um=250V AC/DC, Uo=10.5V DC, Io=15mA, Po=39.4mW, Co=1.7uF, Lo=165mH |
| 認證機構 | 國家防爆電氣產品質量監督檢驗中心CQST認證 |
