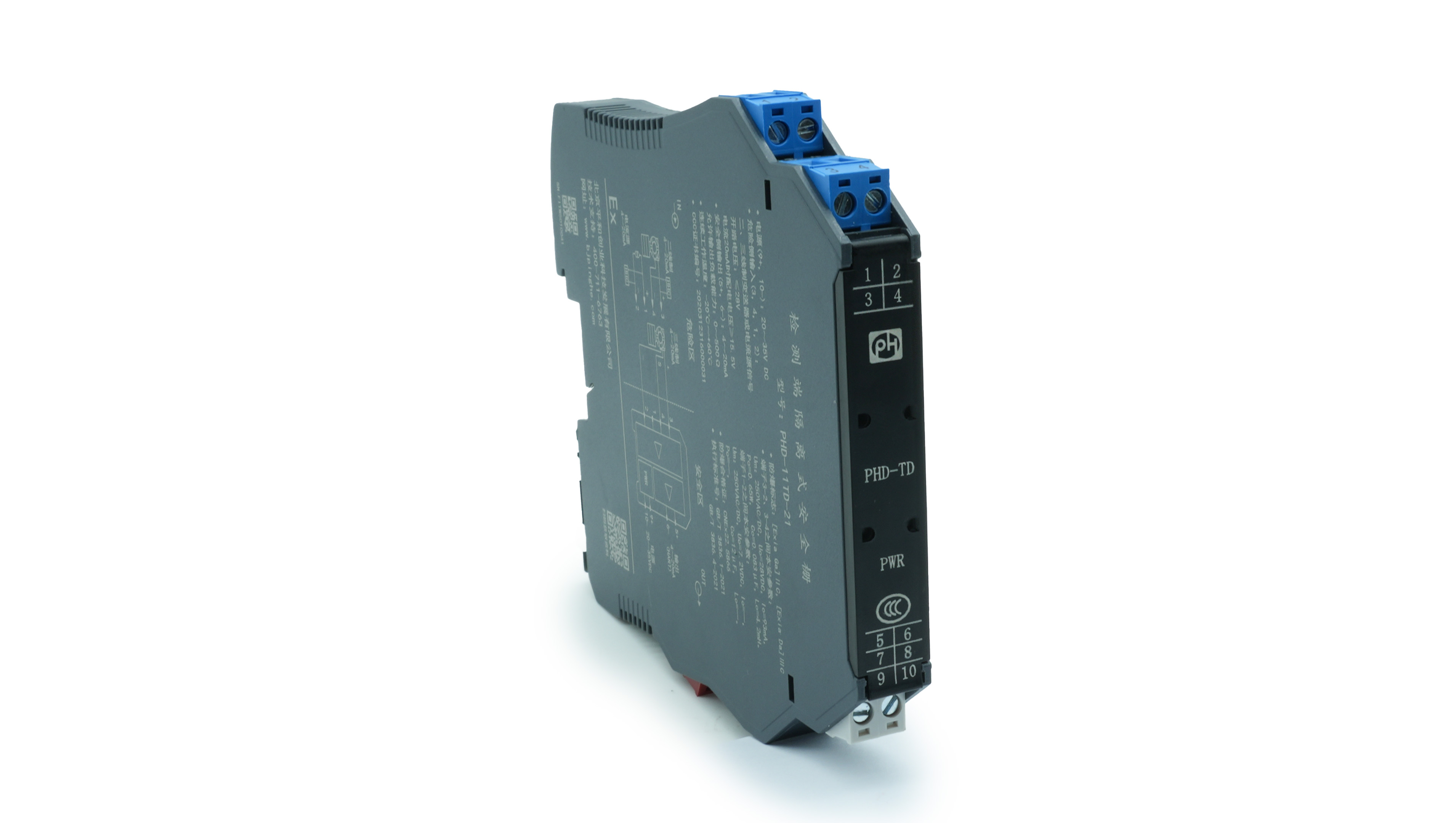

PHD-11TD-21.2 (通用）
通用 一入一出 模擬量輸入 隔離式安全柵
-
通道數：
一進一出
-
輸入：
二、三線制變送器或電流源(HART)輸入
-
輸出：
4-20mA(HART)
模擬量輸入隔離式安全柵
通用 一入二出
輸入: 二、三線制變送器或電流源(HART數字信號)
概述
模擬量輸入隔離式安全柵, 為危險區域的二、三線制變送器提供隔離供電，變送器或電流源產生的4~20mA信號，從危險區傳送到安全區輸出，從而驅動安全區域的負載。對于二、三線制變送器或電流源信號，該安全柵支持疊加到4~20mA信號上的HART數字信號雙向通訊，并具有斷線報警功能。
通用 一入二出
輸入: 二、三線制變送器或電流源(HART數字信號)
輸出: 4~20mA (HART數字信號)
概述
模擬量輸入隔離式安全柵, 為危險區域的二、三線制變送器提供隔離供電，變送器或電流源產生的4~20mA信號，從危險區傳送到安全區輸出，從而驅動安全區域的負載。對于二、三線制變送器或電流源信號，該安全柵支持疊加到4~20mA信號上的HART數字信號雙向通訊，并具有斷線報警功能。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 輸入信號 | 二、三線制或4~20mA（HART） |
|---|---|
| 變送器配電電壓 |
開路電壓≤28V，電路20mA時輸出電壓≥15.5V |
| 輸出信號 |
無源 4~20mA（HART) 可選通用型 |
| 輸出負載 |
20mA輸出時，0~500Ω (可定制） 可選配電壓輸出型，負載電阻Rl≥330kΩ |
| 供電電壓 | 18~35V DC |
| 電源功耗 | ≤65mA (24V供電，20mA輸出時） |
| LED指示燈 | 綠色：電源指示 |
| 輸出精度 | 0.1%F.S（典型值：0.05%F.S） |
| 響應時間 | 2ms達到最終值的90% |
| 溫度漂移 | 0.005%F.S/℃ |
| 溫度參數 | 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端（≥3000VAC/min)；電源與非本安端之間（≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ(輸入/輸出/電源間） |
| 電磁兼容性 | 符合IEC 61326-1（GB/T18268），IEC 61326-3-1 |
| 導線要求 | 橫截面≥0.5mm2 ; 絕緣強度≥500V |
| 適用的現場設備 | 二、三線制(HART）變送器或電流源(HART)信號 |
| 安裝場所 | 安裝在安全區，可與高處于0區, IIC, 20區, IIIC 危險場所的本案儀表連接 |
| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
| 功能安全認證 | SIL3符合IEC 61508 標準 |
| 防爆標志 |
[Exia Ga] IIC [Exia Ga] III C
|
| 防爆標準 | GB/T 3836.1-2021 GB/T 3836.4-2021 |
| 認證參數（端子3-2, 3-4之間） | Um=250V AC/DC, Uo=28V DC, Io=93mA, Po=0.65W, Co=0.083uF, Lo=4.2mH |
| 認證參數（端子1-2之間） | Um=250V AC/DC, Uo=7.2V DC, lo=---, Po=---, Co=12uF, Lo=--- |
| 認證機構 | 國家防爆電氣產品質量檢驗檢測中心CQST |
