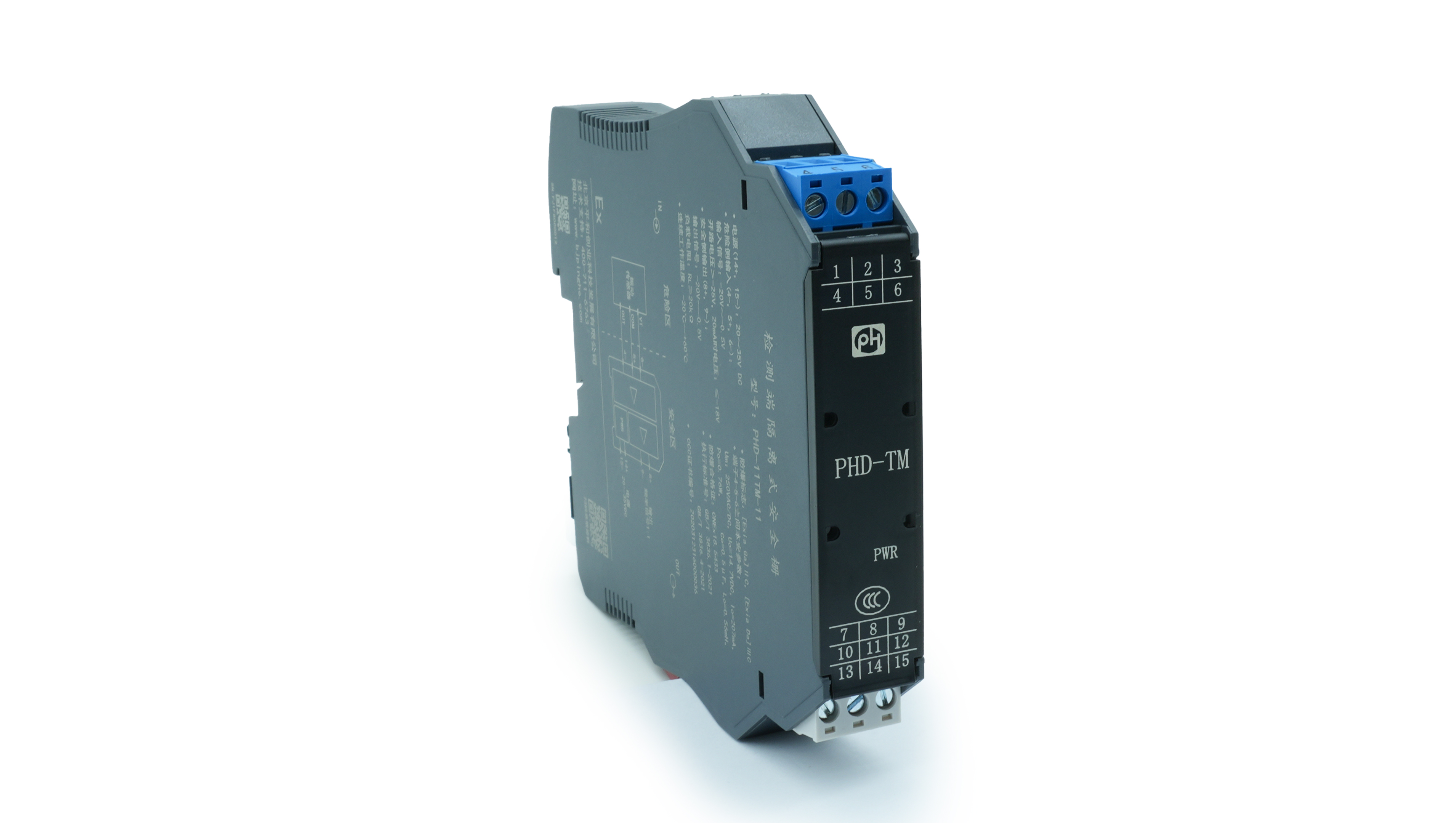

PHD-11TC-31M
一入一出 RS485半雙工輸入 RS232輸出 隔離式安全柵
-
通道數：
一進一出
-
輸入：
RS485半雙工
-
輸出：
RS232
通訊信號輸入隔離式安全柵
一入一出
輸入：RS-485半雙工數字信號
輸入：RS-485半雙工數字信號
輸出：RS-232數字信號
概述
PHD-11TC-31M 通訊信號輸入隔離式安全柵，可實現將危險區的RS-485半雙工數字信號轉化成RS-232數字信號傳輸?shù)桨踩珔^(qū)，電路為現場儀表提供配電電源。可通過頂部撥碼開關切換電壓值。具體操作方法見下側圖表。
概述
PHD-11TC-31M 通訊信號輸入隔離式安全柵，可實現將危險區的RS-485半雙工數字信號轉化成RS-232數字信號傳輸?shù)桨踩珔^(qū)，電路為現場儀表提供配電電源。可通過頂部撥碼開關切換電壓值。具體操作方法見下側圖表。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 輸入信號 | RS485半雙工數字信號 |
|---|---|
| 配電電壓 | 為現場儀表提供配電電源：5V、6V、8V、9V、12V |
| 輸出信號 | RS232數字信號 |
| 傳輸延時 | ≤10us |
| 傳輸速率 | ≤1.2kbps~115.2kbps |
| 供電電壓 | 18~35VDC，功耗<170mA（24V供電，6V/100mA配電時） |
| LED指示燈 |
綠色：電源指示
黃色：安全區向危險區傳輸信號
紅色：危險區向安全區傳輸信號
|
| 收，發切換時間 | ≥20ms |
| 溫度參數 | 工作溫度：-20℃~+60℃， 存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端（≥3000VAC/min）；電源與非本安端之間（≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ（輸入/輸出/電源間） |
| 電磁兼容性 | 符合IEC 61326-1（GB/T 18268），IEC 61326-3-1 |
| 導線要求 | 橫截面≥0.5mm2 ; 絕緣強度≥500V |
| 適用的現場設備 | 帶RS485半雙工通訊接口設備 |
| 安裝場所 | 安裝在安全區，可與高處于0區, IIC, 20區, IIIC 危險場所的本案儀表連接 |
| 外形尺寸 | 厚17.5mm×寬108mm×高118mm |
| 防爆標志 | [Exia Ga] IIC [Exia Ga] III C |
| 防爆標準 | GB/T 3836.1-2021 GB/T 3836.4-2021 |
| 認證參數（端子2-3，5-6之間） |
（端子2-3之間）Um=250V AC/DC, Uo=23.1V DC, Io=187mA, Po=1.08W, Co=0.1uF, Lo=0.8mH （端子5-6之間）Um=250V AC/DC, Uo=7.7V DC, Io=80mA, Po=0.15W, Co=6.9uF, Lo=5mH |
| 認證機構 | 國家防爆電氣產品質量監督檢驗中心CQST認證 |
